熱處理油的光亮性檢測(cè)具有以下重要意義：

一、對(duì)工件外觀質(zhì)量的影響
美觀度提升許多經(jīng)過(guò)熱處理的工件，如機(jī)械零件、五金制品等，其外觀質(zhì)量是產(chǎn)品的重要指標(biāo)之一。具有良好光亮性的熱處理油能夠使工件表面保持光亮，沒(méi)有氧化、變色等缺陷，這對(duì)于一些裝飾性的工件尤為重要。例如，在刀具制造中，光亮的表面不僅可以提升刀具的美觀程度，還能在一定程度上反映產(chǎn)品的質(zhì)量檔次。
防止表面缺陷熱處理過(guò)程中，工件如果沒(méi)有在良好光亮性的油中處理，很容易出現(xiàn)表面氧化和脫碳現(xiàn)象。氧化會(huì)使工件表面形成一層氧化皮，影響工件的尺寸精度和表面粗糙度。脫碳則會(huì)降低工件表面的碳含量，使工件的硬度和耐磨性等性能下降。光亮性好的熱處理油可以在工件表面形成一層保護(hù)膜，有效防止氧氣與工件表面接觸，從而避免氧化和脫碳的發(fā)生。
二、對(duì)工件性能的保障
保證尺寸精度當(dāng)工件表面因氧化或脫碳而產(chǎn)生質(zhì)量變化時(shí)，其尺寸精度也會(huì)受到影響。例如，在汽車零部件的熱處理中，如發(fā)動(dòng)機(jī)的曲軸、連桿等部件，對(duì)尺寸精度要求極高。如果這些部件在熱處理過(guò)程中由于油的光亮性差而出現(xiàn)表面質(zhì)量問(wèn)題，會(huì)導(dǎo)致尺寸超差，影響其與其他部件的配合精度，進(jìn)而影響整個(gè)發(fā)動(dòng)機(jī)的性能和可靠性。
維持力學(xué)性能良好的光亮性有助于維持工件的力學(xué)性能。以模具鋼為例，模具在工作過(guò)程中需要承受較高的壓力和摩擦力。如果在熱處理過(guò)程中，模具鋼表面因油的光亮性不好而發(fā)生脫碳，其表面硬度會(huì)降低，在使用過(guò)程中容易出現(xiàn)磨損、變形等問(wèn)題，從而縮短模具的使用壽命。光亮性好的熱處理油能夠保證模具鋼表面的化學(xué)成分和組織結(jié)構(gòu)穩(wěn)定，使其具有良好的硬度、韌性和耐磨性等力學(xué)性能。
三、在工業(yè)生產(chǎn)中的實(shí)際價(jià)值
提高產(chǎn)品合格率在批量生產(chǎn)過(guò)程中，通過(guò)檢測(cè)熱處理油的光亮性并確保其符合要求，可以有效提高工件的一次加工合格率。例如，在緊固件生產(chǎn)中，螺栓、螺母等產(chǎn)品數(shù)量龐大。如果熱處理油光亮性差，會(huì)導(dǎo)致大量產(chǎn)品表面質(zhì)量不合格，而對(duì)油的光亮性進(jìn)行嚴(yán)格檢測(cè)和控制可以降低不合格品的產(chǎn)生，提高生產(chǎn)效率和經(jīng)濟(jì)效益。
滿足特定行業(yè)需求在一些對(duì)表面質(zhì)量要求極高的行業(yè)，如航空航天、精密儀器制造等，熱處理油的光亮性檢測(cè)更是必不可少。航空發(fā)動(dòng)機(jī)的葉片等關(guān)鍵部件，不僅需要承受高溫、高應(yīng)力的工作環(huán)境，而且對(duì)表面質(zhì)量的要求近乎苛刻。使用光亮性良好的熱處理油可以確保這些部件在熱處理后滿足嚴(yán)格的表面質(zhì)量標(biāo)準(zhǔn)，保證其在復(fù)雜的飛行工況下安全可靠地工作。

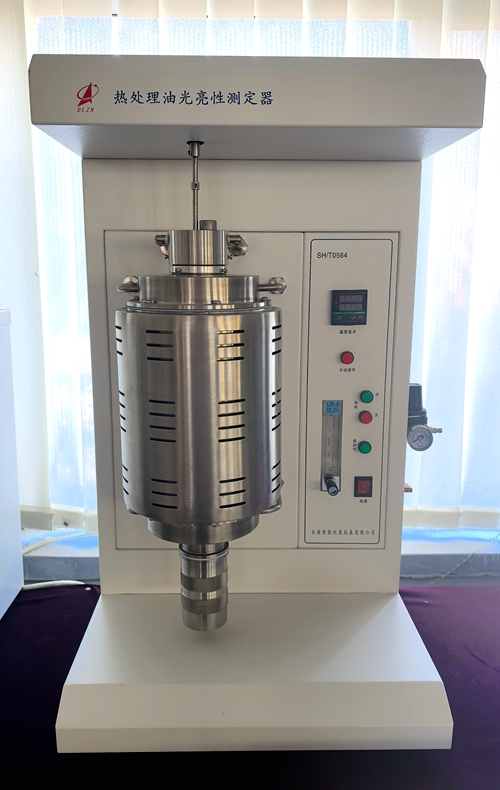

   我公司生產(chǎn)的熱處理油光亮性測(cè)定器適用于測(cè)定該標(biāo)準(zhǔn)下熱處理油的光亮性。既是將試體在氮?dú)獾谋Ｗo(hù)下加熱到840℃±5℃，保溫5min（分）后，迅速淬入試油中，然后根據(jù)試件表面狀態(tài)用比色法來(lái)評(píng)定淬火后熱處理有油的光亮性等級(jí)。

結(jié)構(gòu)特點(diǎn)與重要技術(shù)參數(shù)

1、該儀器表面皆為散熱的不銹鋼外殼，冷卻水套，和淬火油杯。整體組成由不銹鋼爐管，試件投放口，熱電偶，爐體內(nèi)加熱組件，保溫裝置，試件自動(dòng)翻轉(zhuǎn)機(jī)構(gòu)，溫度和時(shí)間自動(dòng)控制系統(tǒng)，氣路控制壓力流量調(diào)節(jié)。溫度控制穩(wěn)定，精度高。

該儀器內(nèi)加熱組件的爐絲是采用Cr20Ni80材質(zhì)，使用壽命高達(dá)300小時(shí)以上。為了提高電阻絲在高溫時(shí)的強(qiáng)度，選取線徑為∮1.5mm,而且電阻絲均勻纏繞在用耐火材料制作的并帶有內(nèi)螺旋槽的電阻絲支架上，使電阻絲自身螺距均勻，避免由于電阻絲溫度不均勻，產(chǎn)生局部溫度超限而燒斷電阻絲。

2、儀器主要參數(shù)：

l  工作電壓：AC220V50HZ

l  氮?dú)饬浚阂栽嚰鹛幚聿谎趸癁闇?zhǔn)，可調(diào)，初始定8L/MIN

l  氮?dú)饧兌龋?9.5%

l  加熱溫度：840℃±5℃

l  恒溫時(shí)間：5MIN

l  控溫精度：0.25級(jí)

l  加熱器功率：3500W

l  試件尺寸及材質(zhì)：∮10×30MM，材質(zhì)：Gcr15(滾珠軸承鋼)。

               表面光潔度▽1.6（用#180砂布和綢布拋光）。
